ICU是專門收治重癥患者的區域，是對急癥危重患者或某些大手術后的患者實施集中管理、強化監護和治療的區域，在新建或改建中較一般病房更加復雜，具有特殊性。下面以四川大學華西醫院某ICU改建項目為例，從醫院基本建設管理人員的角度，探討綜合醫院 ICU改建工程在前期論證、方案設計和施工圖設計過程中應注意的事項。
項目背景
根據國家對三級綜合醫院評審的要求，大型綜合醫院的ICU床位應占總床位數的 5%~8%，國家級醫學診療中心的這一比例不得低于10%，而華西醫院的 ICU病床比例不足 5%。作為四川省乃至西南地區的疑難重癥診治中心，華西醫院的重癥監護病房發揮著越來越重要的作用，患者對ICU床位的需求也日益增加；隨著醫院新院區的開放，主院區的部分眼科病房搬至新院區，空出的部分區域可改建為新的 ICU。在此情況下，將原有的病房進行改建，能有效緩解ICU床位緊張的情況，還能使原有的ICU病區的醫療流程更加規范。
前期工作的管理
此次改建的對象是原有的兩個護理單元——1 個眼科病房單元、1個神經系統重癥監護單元（NSICU），改建面積約1900㎡。為表述方便，下文中我們將眼科病房單元稱為“護理單元 1”，將神經系統重癥監護單元稱為“護理單元 2”。
（一）前期論證
改建不同于新建，比新建項目更為復雜，在規劃設計中既要滿足新的需求，也要結合原有建筑的布局、安裝特點，故更應在前期工作中進行充分的論證。
首先根據使用部門的需求，組織土建、安裝等方面的專業人員，對原有建筑的平面布局以及水、電、訊、消防、暖通等系統進行全面的查看，論證改建后能否滿足需求；然后結合現場實際情況以及ICU的相關建設規范，整理論證報告并提交相關部門負責人審閱。論證報告的內容包括改建范圍、改建的技術可行性、初步方案、改建周期、工程造價等。論證報告由使用部門、運營管理部、基建部相關人員會簽后上交院級領導批示。
（二）改建方案探討及確認
論證報告經院級領導審訂后，根據其內容進行初步方案設計，對兩個護理單元的空間布局、床位數進行規劃，盡量在有限的空間內規劃出較多的床位，并且能滿足醫護辦公、值班、院感控制等要求。
針對該項目，基建人員根據實際情況提出了多種方案，由使用部門和其他相關部門權衡利弊（包括總床位數、改建周期以及造價等）之后選擇更合理的規劃方案。
1、護理單元1的兩個改建方案
方案一：規劃床位23張，基本符合院感控制要求，且輔助用房配套相對比較齊全，但是床位數偏少。
方案二：規劃床位27張，床位較多且符合院感控制對床均面積的要求，但需占用兩個值班室和庫房。
2、護理單元 2 的兩個改建方案
方案一：規劃床位26張，在現有布局上做調整，改建程度較?。坏t(yī)療流程不大規范，且床均面積較小。
方案二：規劃床位21張，調整較大，改建周期較長，但能優化流程、符合院感控制要求。
經過綜合考慮ICU的實際運行情況、改建周期、院感控制等因素，護理單元1的改建選擇方案二，護理單元2的改建選擇方案二，這樣的組合既能較大限度地保證床位數，又能優化流程，且符合院感控制要求。選定的改建方案平面布置如圖1所示。

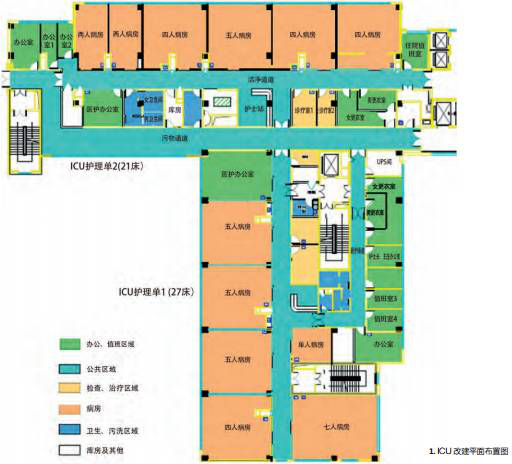

圖1 ICU改建平面布置圖
護理單元1改建后將成為擁有27床的 ICU護理單元；護理單元2原為不完全符合醫療規范的26床的NSICU護理單元，改建后成為相對規范的21床的NSICU 護理單元。這兩個單元可以共用部分空間，如談話室、部分辦公室等，在保證整個重癥監護病房床位數的基礎上，還可以改善工作環境。
選定相對合理的改建方案后，由使用科室及相關職能部門的負責人簽字確認并經院領導審批，然后委托設計院進行正式改建方案設計，經相關部門再次簽字確認后進行改建施工圖設計。
ICU改建項目規劃設計的原則及要點
在規劃設計的過程中，需要與設計人員、使用部門進行多次溝通，大到房間布局、小到洗手盆的位置，都需要周全考慮、細致確認。以下整理了ICU改建工程施工圖設計過程中應注意的問題，供讀者參考。
（一）ICU 改建項目設計的基本原則
1、總體設計、分期實施
由于我院醫療資源有限、住院患者多、床位極度緊張，為了盡量減小改建對臨床使用造成的短期影響、縮短改建周期，決定采用“總體設計、分期實施”的改建方案。將兩個護理單元作為一個整體進行設計，施工時分兩期進行：先改建護理單元1，護理單元2正常使用；護理單元1改建完成后再對護理單元2進行改建。
在施工圖設計階段與設計人員溝通時應特別注意分期實施時各個專業的配合，兩個護理單元的水、電、暖通、醫療氣體既能同時使用又能相對獨立，使得一個護理單元改建時不會影響另一個護理單元的正常使用。
2、ICU 的設計
ICU護理單元既可采用大空間帶隔簾的模式，也可采用由單人間、雙人間和多人間組成的模式，雙人間和多人間的病床也要用隔簾隔開。為防止ICU的交叉感染，滿足特殊患者的監護要求，按相關規定每個ICU護理單元至少設一個單間隔離病房，面積不小于 18㎡。
為方便醫護人員從各個方位對患者進行檢查和搶救等各種操作，對床位的布局有一定要求。ICU護理單元每床建筑面積不小于 9㎡；床頭和墻之間應留有50cm左右的空隙，以便安裝吊塔（或吊橋）、檢修。
3、輔助用房的設置
為了使醫療功能更加完整，每個ICU護理單元應設置相應的輔助用房。
每個 ICU 護理單元應設置治療室2間，清潔治療室使用面積為15~20㎡，污染治療室的使用面積約為10㎡。
為主任、護士長等各設一間辦公室，醫生辦公室為一大間，并設一間談話室。住院總值班室、一線醫生值班室各一間，男、女護士值班室各需一間。
男、女更衣室各需一間。一般情況下，ICU 護理單元中醫生人數和床位數之比為0.8：1~11，護士人數和床位數之比為2.5：1~3：1，設計時應按此比例以及醫護人員男女比例考慮男女更衣室的大小。
設置移動 CT 檢查室一間（約20㎡），以方便為患者檢查。
（二）ICU 改建項目規劃設計的要點
根據相關規范和此次改建的經驗，將各專業規劃設計的要點總結如下：
1、ICU 的墻壁宜采用半玻輕質隔斷
便于醫護人員管理、觀察和對重癥患者進行及時搶救。
2、病房及公共走道應設置合適數量的洗手盆
方便醫護人員洗手、患者擦洗等，并提供衛生熱水。
3、三氧消毒機以壁掛式為佳
為控制 ICU 的院內感染，根據病房空間大小確定安裝三氧消毒機的數量，為節約空間，三氧消毒機以壁掛式為佳。
4、多人間病房可安裝 1~2個地腳燈
一個地腳燈宜安裝在門邊，方便醫護人員夜間巡查以及使其照顧患者時不影響其他患者休息。
5、配置醫用吊塔
醫用吊塔是現代化 ICU 必不可少的供氣醫療設備，主要提供供氧、吸引、壓縮空氣等醫用氣體的終端轉接，并設多個電源插口及網絡接口。
6、保證持續供電
在 ICU 中，吊塔對維持重癥患者生命、搶救起著重要作用，需要保證其電源持續供電，應提供UPS，供電時間一般不少于30分鐘。
7、增設旁路隔離開關
針對UPS，為保證 ICU的用電安全，需設計一臺隔離變壓器將終端用電設備和 UPS 隔開，起到保護、防雷、濾波的作用。但是，一些不可預測的因素會造成隔離變壓器出現故障，這樣會導致其隔離供電的多臺吊塔斷電，對患者生命安全造成威脅。故在設計中除了設計一路隔離電源，還應增設一個旁路隔離開關，二者自動切換，當隔離變壓器出現故障時，吊塔可以通過隔離開關迅速切換到電源，保證自身供電。
在較初的施工圖設計中，設計人員只設計了一路隔離電源對吊塔供電，如圖2 所示。

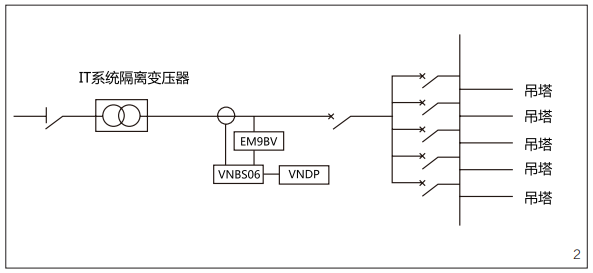

圖2 吊塔隔離電源只有隔離變壓器
在該ICU改建項目竣工后投入使用時，發現該ICU護理單元的某臺隔離變壓器出現了故障，且無備用回路，導致幾臺吊塔無法供電。經與電氣專業設計人員溝通后，對吊塔的隔離變壓器增設了旁路隔離開關，保證吊塔電源供電。如圖3 所示。

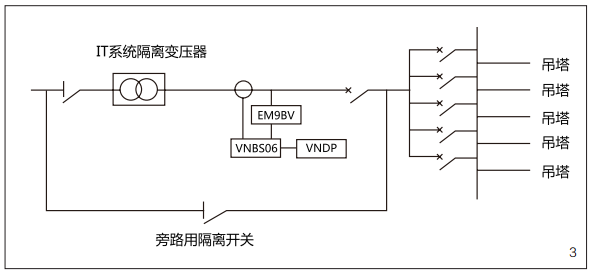

圖3 吊塔隔離變壓器增加旁路隔離開關
8、具備良好的通風條件
送風宜采用上送下排的方式，新風頻率不應低于3.5次/小時。
9、盡量節約成本
在改建工程中，既要對原有空間、設施進行改建，又要充分利用原有水、電、暖通和醫療氣體等系統的管線，節約改建成本。如電氣專業改建設計時應盡量利用原有的配電箱，當原有的配電箱容量不足時，再進行擴容或新增。
小結ICU 改建項目的規劃設計需要建筑設計師、ICU醫護人員、相關各專業管理人員共同參與、多做溝通，周全考慮病區的整體布局、空間分配和基礎設施安裝等各方面的要求，力求為 ICU內的患者和醫護人員提供更好的人性化治療及工作環境。
